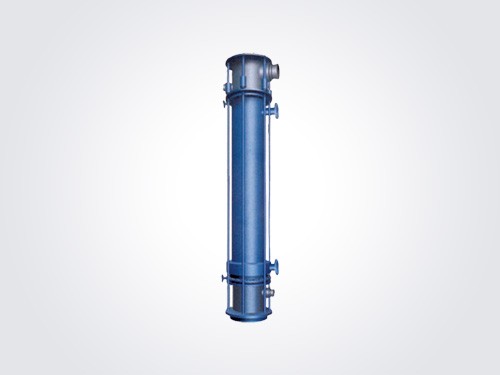

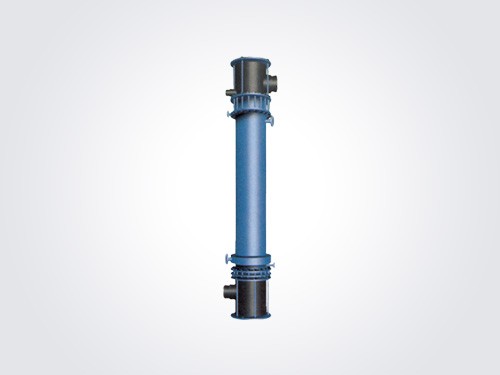

MS降膜式石墨吸收器

石墨降膜吸收器由气-液分布器、吸收冷却段和气液分离器三部分组成。气-液分布器由气、液体进口管、稳压环、配液管等不透性石墨件构成。从进口管输入的吸收液经稳压环底部的环隙进入上管板（或吸收换热块）上面的空间后，呈均匀分布状态进入配液管。配液管亦称导流管或溢流管，其上部开有均匀分布的4个V形切口，切口的一边与管内壁相切。吸收液沿切向进入，在管内形成螺旋状扰动液膜下降。吸收冷却段按结构型式分，有列管式和圆块孔式两种，他们的结构分别类同于列管式和圆孔式石墨热交换器。下降至吸收冷却段的吸收液沿着管（或孔）内壁呈膜状流下，易溶于吸收液的气体同向流动，与吸收液充分接触，被吸收。溶解热通过间壁传递给冷却液带出设备。未被吸收的气体与产品一起进入位于设备底部提供分离空间的气液分离器。分离后，气体被送往尾气塔，产品输入贮槽。

结构特点：

技术参数：

技术特性	横向	纵向
许用压力MPa	≤0.4	≤0.1
进气温度℃	≤170
吸收液喷量	≤0.6T/H·m2
冷却水消耗量	≤2T/h·m2
成品酸浓度	≤35%
成品酸产量	≤5T/h·m2

适用范围：

作为合成氯化氢气体，氯油尾气或其它含氯化氢的尾气，氟化氢气体、二氧化硫，氨气等的吸收设备。
